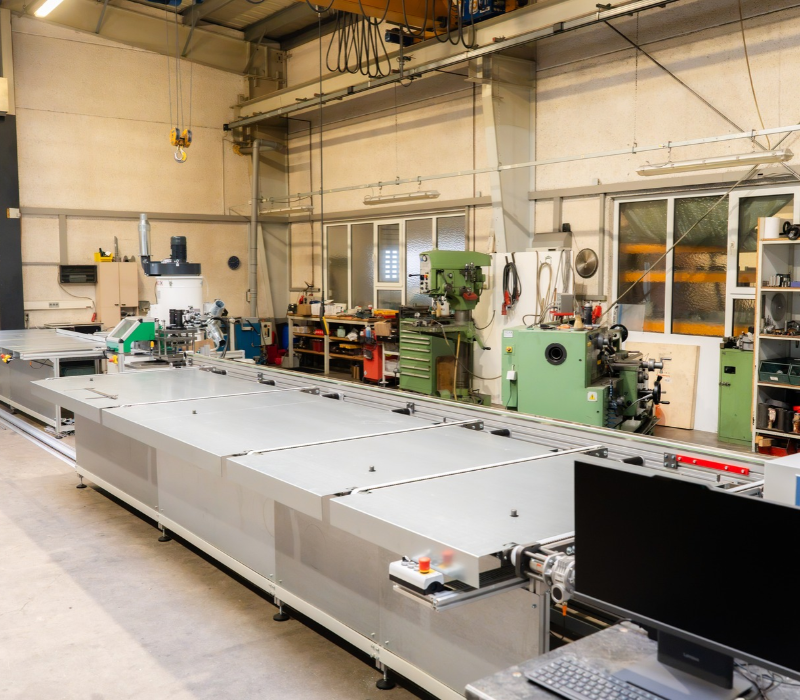

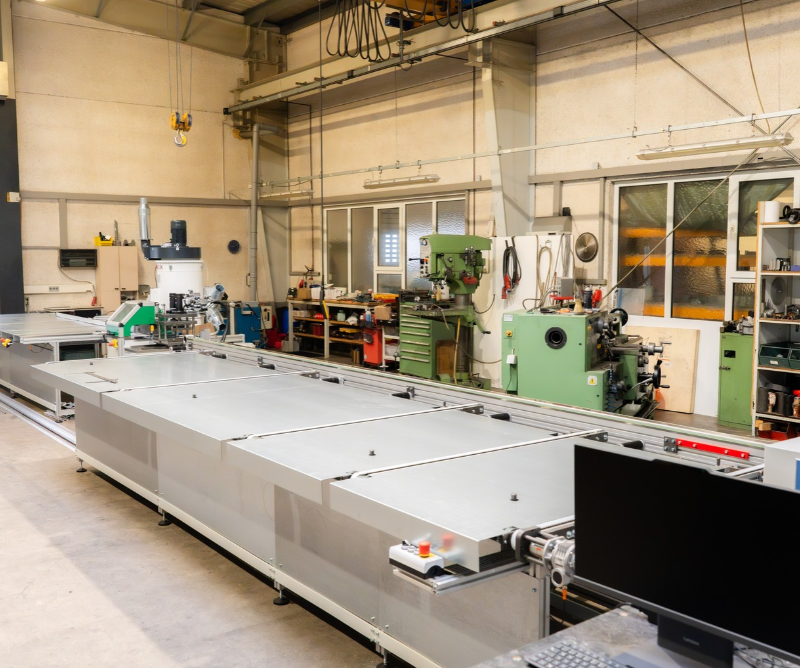

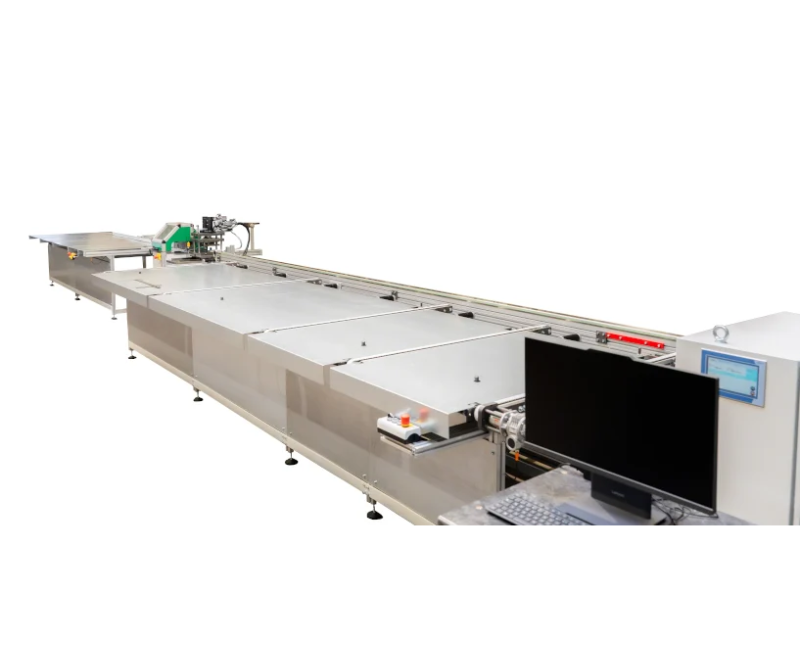

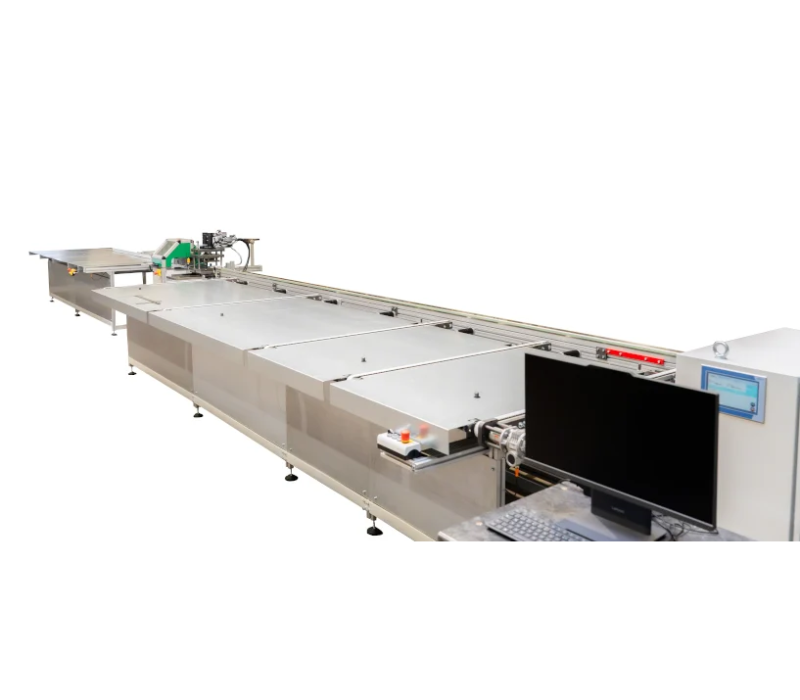

Automatyczne centrum cięcia aluminiowych listew przyszybowych i profili pomocniczych

Automatyczne centrum cięcia zostało opracowane z myślą o wydajnym i precyzyjnym cięciu na długość aluminiowych listew przyszybowych, listew mocujących oraz innych profili pomocniczych. Dzięki automatycznemu podawaniu, cięciu i odbiorowi profili udział operatora w procesie został ograniczony do minimum.

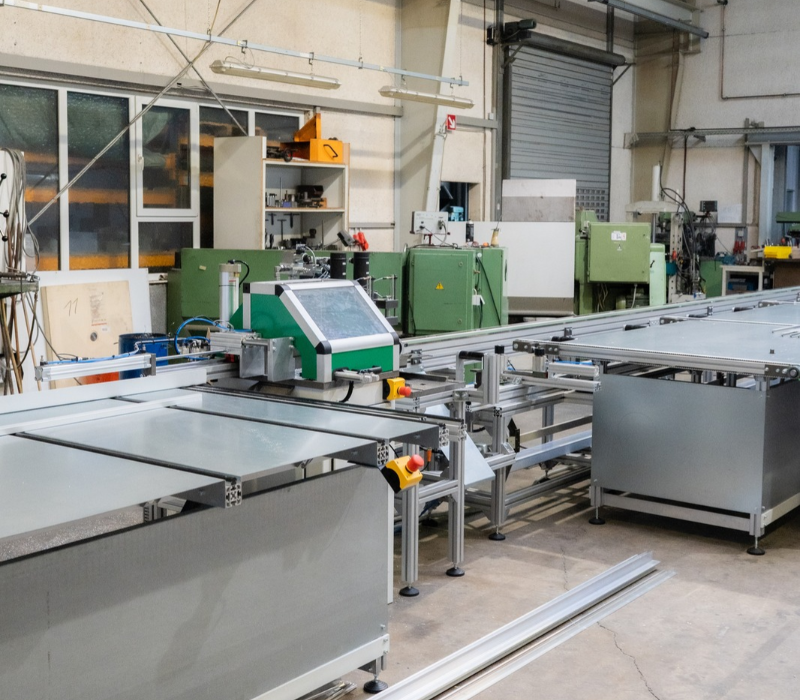

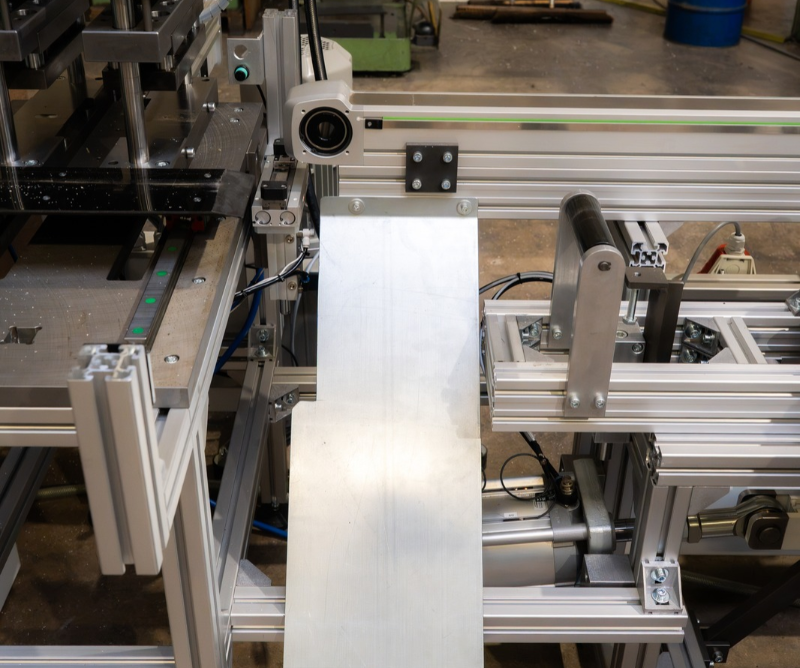

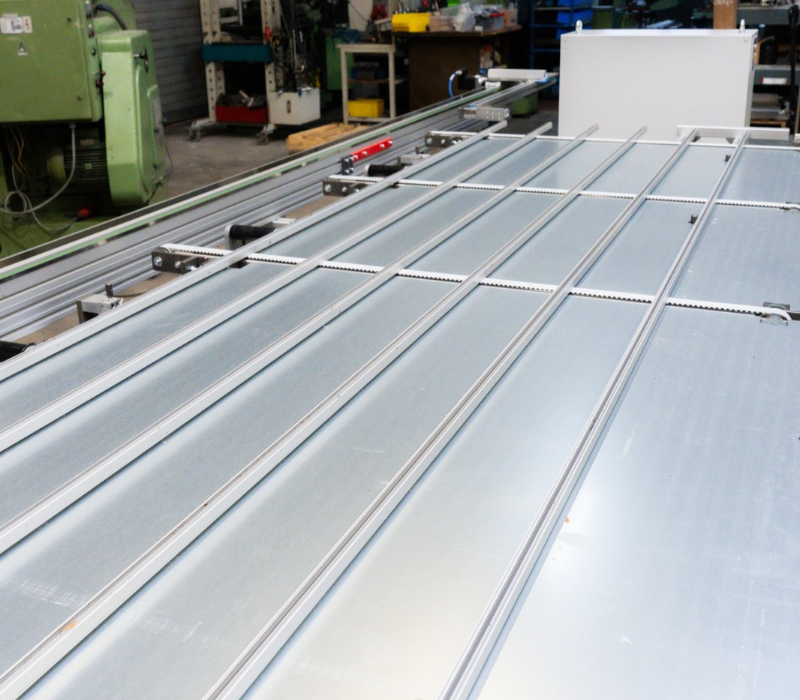

Maszyna jest wyposażona w automatyczny magazyn podawczy o pojemności około 7 profili i obsługuje profile o maksymalnej długości 6.500 mm. Automatyczny chwytak odpowiada za pozycjonowanie i transport profili do jednostki tnącej. Podczas cięcia profile są pneumatycznie mocowane zarówno w poziomie, jak i w pionie. Tarcza tnąca przesuwa się automatycznie od dołu do góry, zapewniając precyzyjne cięcie.

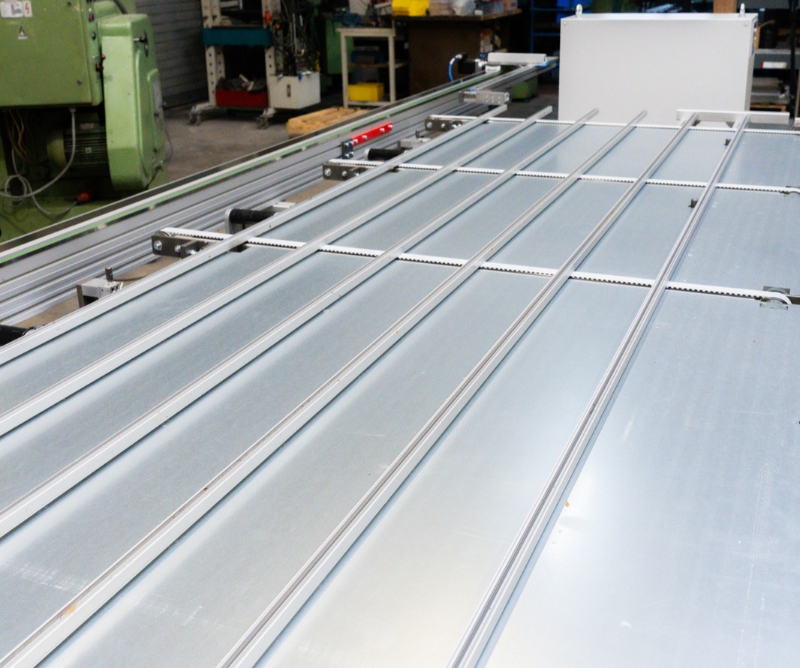

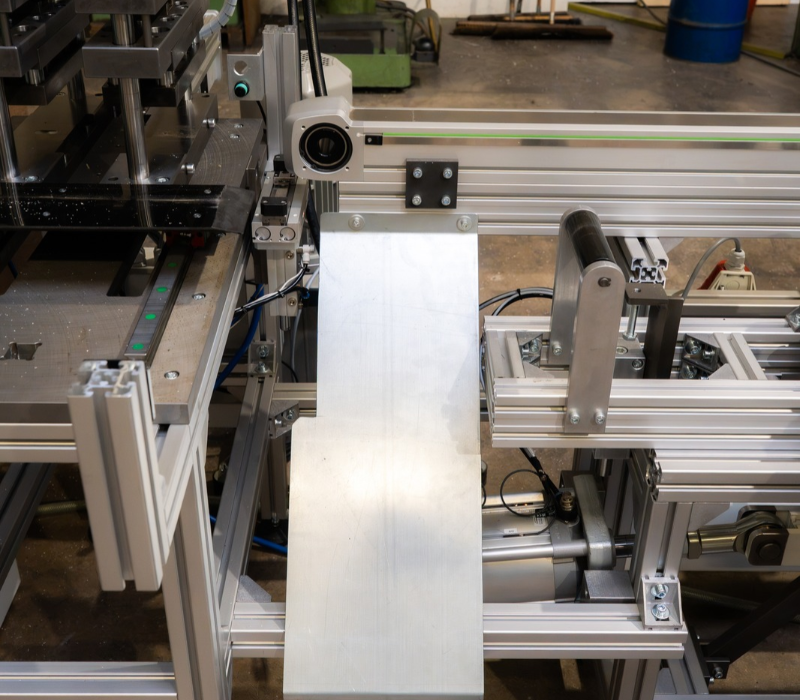

Po zakończeniu cięcia profile są automatycznie transportowane przez chwytak na stół odbiorczy. Pneumatyczny popychacz przesuwa przecięte profile do przodu, umożliwiając gromadzenie kilku profili na stole odbiorczym. Czujnik wykrywa moment całkowitego zapełnienia stołu. Pod stołem odbiorczym znajduje się drukarka etykiet służących do identyfikacji przeciętych profili.

Obsługa odbywa się za pomocą obrotowego komputera PC z intuicyjnym oprogramowaniem. Maszyna może pracować w pełni automatycznie na podstawie zewnętrznych plików sterujących, a także umożliwia tworzenie list cięcia bezpośrednio na maszynie.

Opcjonalnie: zintegrowana jednostka wykrawająca

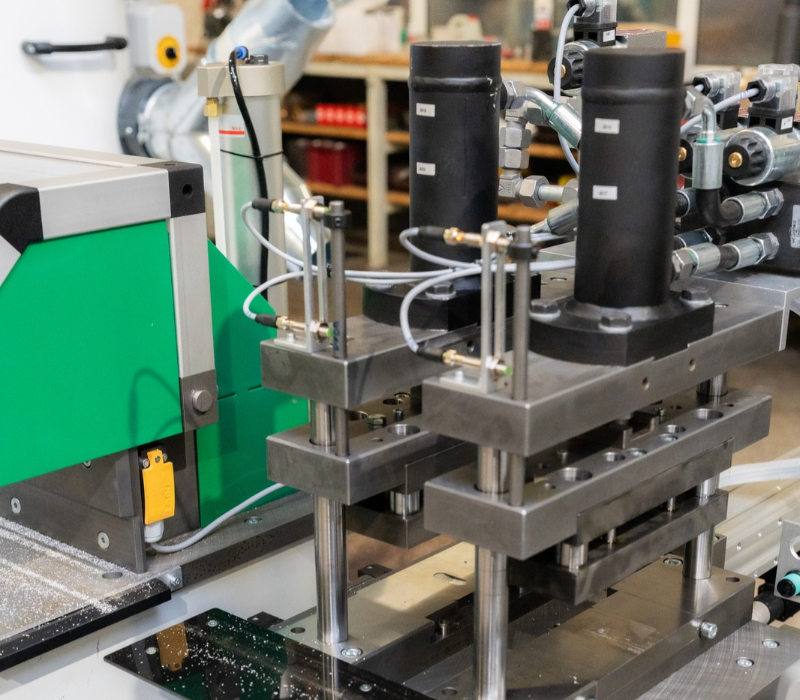

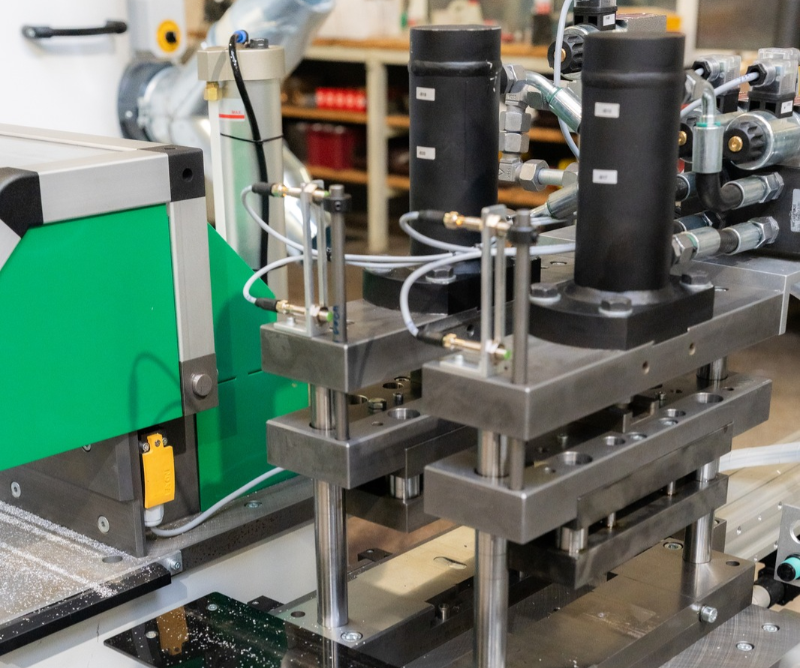

Centrum cięcia można opcjonalnie wyposażyć w automatyczną jednostkę wykrawającą zintegrowaną przed jednostką tnącą. Umożliwia ona wykonywanie dodatkowych operacji na aluminiowych listwach mocujących i innych profilach pomocniczych.

Profile są precyzyjnie pozycjonowane przez automatyczny chwytak. Następnie jednostka wykrawająca ustawia się w wymaganym miejscu za pomocą serwomotoru i wykonuje operację szybko oraz bez zadziorów.

Jednostka wykrawająca jest standardowo wyposażona w dwa wymienne narzędzia wykrawające, co umożliwia wykonywanie różnych operacji.

Połączenie wykrawania i cięcia w jednym zautomatyzowanym procesie produkcyjnym eliminuje dodatkowe czynności ręczne i pozwala jeszcze bardziej zwiększyć wydajność.
